El mecanizado CNC del latón abarca tanto las piezas fresadas como las torneadas. La designación del material es importante, ya que los distintos grados de latón difieren en su composición, maquinabilidad e idoneidad para la aplicación. Elige la aleación y el proceso de fabricación de forma conjunta y, a continuación, define las roscas, el acabado y la inspección en el plano.
Especifica el tipo exacto de latón
El latón es una familia de aleaciones de cobre y zinc, no un único material. Por ejemplo, el UNS C36000 es un latón con plomo de fácil mecanizado, mientras que el CuZn30 describe una familia de composiciones diferente. Estas designaciones no son intercambiables. No establezcas equivalencias entre EN y UNS basándote únicamente en nombres similares o en el contenido de zinc.
Indique la norma aplicable al material, su denominación, su estado y la certificación requerida. Si se propone un sustituto, compare la composición real y los requisitos mecánicos y obtenga la aprobación del diseñador. Las aplicaciones relacionadas con el agua potable, la electricidad y otras reguladas pueden imponer restricciones específicas en cuanto al plomo o a los materiales; el mero hecho de que se trate de «latón» no garantiza el cumplimiento de la normativa.

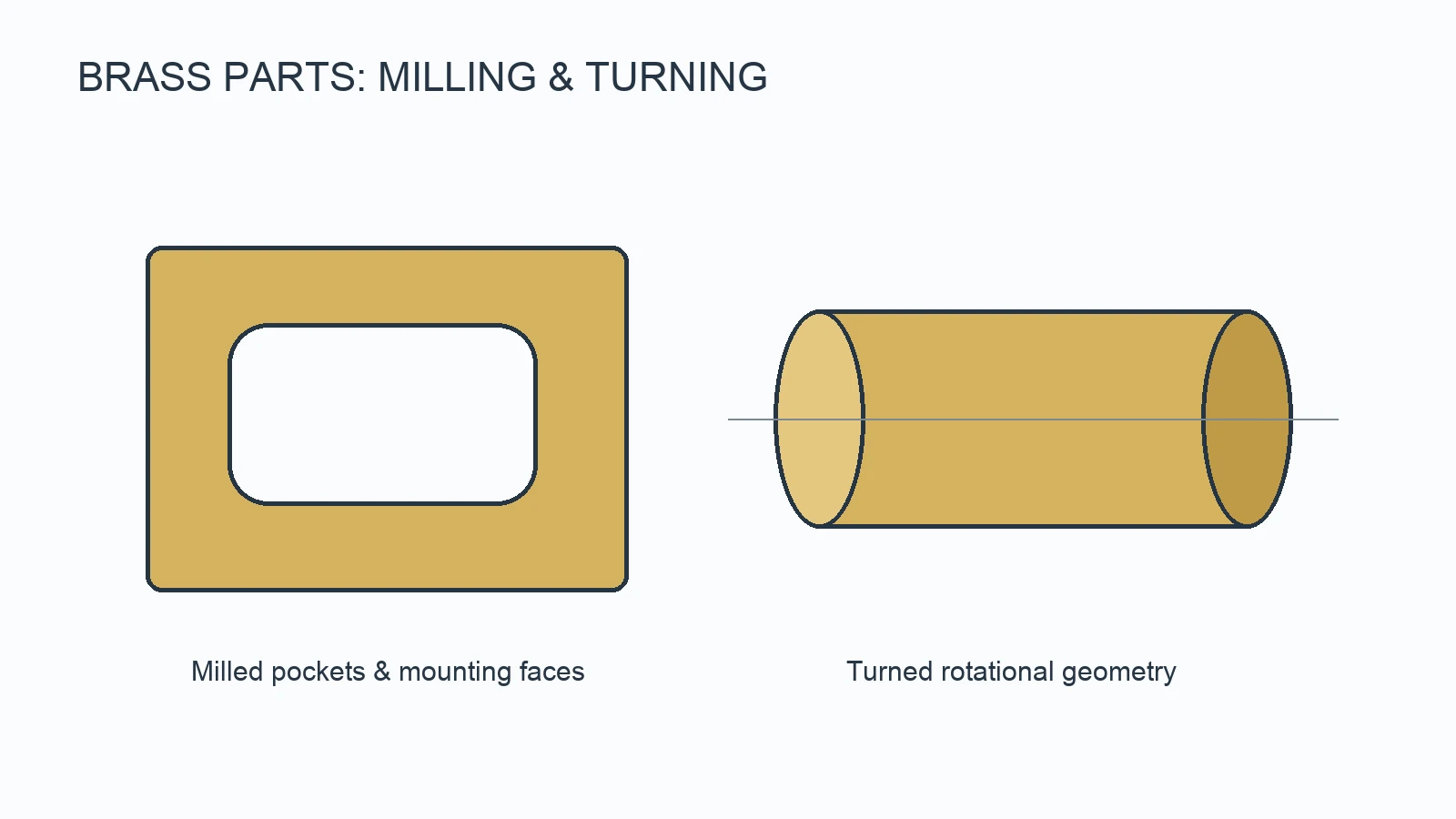

Fresado frente a torneado
| Característica | Aspectos típicos a tener en cuenta en el proceso |
|---|---|
| Cavidades, superficies planas y superficies de montaje | Fresado prestando atención al acceso de la fresa y a los radios internos |
| Diámetros concéntricos, rebordes y orificios | Torneado con sujeción adecuada de la pieza y acceso a la herramienta |
| Agujeros transversales o planos en una pieza redonda | Fresado/taladrado secundario o un proceso adecuado de fresado-torneado |
| Roscas internas y externas | Roscado, fresado de roscas o torneado, en función de la geometría y el tamaño |
El nombre del proceso no define por sí solo la tolerancia que se puede alcanzar. Es necesario tener en cuenta el tamaño de la característica, la rigidez, la estrategia de referencia, el estado de la herramienta y el método de medición. Para componentes predominantemente redondos, consulte nuestro Servicio de torneado CNC.
Hilos: especificar la participación válida
Una leyenda de rosca debe identificar el sistema de rosca, el tamaño nominal, el paso o el número de roscas por pulgada y la clase de tolerancia requerida. Por ejemplo, M6 × 1,0 – 6H identifica una rosca interna métrica y su clase; además, el plano debe definir la profundidad útil de la rosca para un agujero ciego. Este ejemplo sirve para explicar la indicación, no es una rosca recomendada para todas las piezas de latón.
La profundidad útil total de la rosca no coincide con la profundidad del taladro. En un agujero ciego hay que tener en cuenta el avance de la herramienta, las roscas incompletas y el espacio libre. Un agujero taladrado convencional también presenta una zona de punta de taladro. Es importante confirmar la convención de profundidad en lugar de dar por sentado que un tornillo puede enroscarse hasta el fondo del agujero.
El roscado con macho, el fresado de roscas y el roscado de un solo punto se adaptan a diferentes geometrías y máquinas. El roscado por deformación desplaza el material en lugar de cortar virutas y requiere una aleación dúctil adecuada y un orificio previo correcto; no es automáticamente adecuado para todos los latones de corte libre. Especifique los requisitos de comprobación de la rosca cuando el ajuste sea crítico.
Rigidez de las paredes, rebabas y características de sellado
Las paredes delgadas alrededor de los orificios roscados pueden deformarse durante la sujeción o el mecanizado. Comprueba el espesor de la pared teniendo en cuenta la longitud de acoplamiento, la carga de apriete y la geometría circundante. Redondea los bordes cuando sea necesario, pero no añadas un chaflán incontrolado a una superficie de sellado o a una superficie de referencia.
En el caso de los componentes que trabajan con fluidos, identifique las superficies de sellado y los requisitos de limpieza. El hecho de superar una comprobación dimensional no garantiza la estanqueidad. Si se requiere una prueba de estanqueidad, defina en la solicitud de presupuesto el medio, la presión, la duración, los criterios de aceptación y el alcance del informe.
Acabado y dimensiones finales
El niquelado u otros recubrimientos especificados pueden alterar el diámetro interior, el diámetro exterior y el ajuste de la rosca. Acuerde las especificaciones del recubrimiento, el rango de espesor, el enmascaramiento y si se aplican límites dimensionales tras el recubrimiento. Es posible que las roscas requieran un margen previsto o protección; no dé por sentado que una rosca estándar previa al recubrimiento mantendrá el ajuste requerido tras aplicar cualquier espesor de recubrimiento.
Los requisitos estéticos deben especificar las superficies visibles y un estándar de acabado acordado. La limpieza, la preparación de la superficie y la aleación influyen en el aspecto. Evita utilizar el recubrimiento como una forma de ocultar defectos de mecanizado que superen los requisitos del plano.
Solución de problemas en piezas mecanizadas de latón
| Tema | Comprobaciones previas al cambio del proceso |
|---|---|
| Fallo del calibre de rosca | Tolencias, preperforación, rebabas, desgaste de la herramienta y estado del recubrimiento |
| Mala concentricidad | Definición del sistema de referencia, sujeción de la pieza y reubicación entre operaciones |
| Vibraciones o desviación dimensional | Soporte de la pieza, geometría de la herramienta, saliente y condiciones de corte |
| Fuga en una interfaz | Geometría de la junta, textura de la superficie, contaminación y método de ensayo |
| Discrepancia en el certificado de materiales | Trazabilidad de la norma, la categoría, el estado y el lote |
Preguntas frecuentes sobre el mecanizado del latón
¿Son fáciles de mecanizar todos los tipos de latón?
No. La composición y el estado influyen en la formación de virutas y en el comportamiento de la herramienta. Los parámetros de corte y la geometría de la herramienta deben seleccionarse en función del tipo de material concreto.
¿Puedo sustituir el latón con plomo por uno sin plomo?
Es posible, pero es necesario analizar los requisitos de la aplicación, las propiedades, la maquinabilidad y la disponibilidad del material. Los requisitos normativos deben ajustarse a la aplicación específica y a la jurisdicción correspondiente.
¿Qué debe incluir una solicitud de presupuesto para el mecanizado de latón?
Indique el grado y la norma exactos, la revisión del plano, los ajustes críticos y los puntos de referencia, las especificaciones de las roscas y su profundidad, los requisitos de recubrimiento, la cantidad y el alcance de la inspección o la prueba de estanqueidad.
Solicitar una revisión de planos
YP-MFG acepta pedidos de mecanizado a medida a partir de una sola pieza. Envíanos un modelo 3D y un plano acotado, junto con las especificaciones del material, el acabado, la cantidad y el destino de entrega a través de nuestro página de solicitud de presupuesto. Normalmente respondemos en un plazo de 24 horas tras recibir toda la información; es posible que las consultas de carácter técnico requieran alguna aclaración antes de poder ofrecer un presupuesto definitivo.
